Подключение трансивера Xiegu G90 к смартфону по Bluetooth

За основу данной статьи взята информация из этого источника: https://vk.com/club224633747. К сожалению с автором не удалось свзяться чтобы получить больше конкретики, но считаю что и этой информации будет достаточно, чтобы повтороить эту доработку для трансивера Xiegu G90.
Так же статья дополнена разработками Эда Дюрранта DD5LP опубликованными на этом ресурсе: (https://dd5lp.com/equipment/review-of-xiegu-g90-hf-portable-transceiver/adding-bluetooth-support-to-the-xiegu-g-90-hf-transciever/)

Рассмотрим способ беспроводного подключения трансивера Xiegu G90 к смартфону через Bluetooth. Этот вариант требует навыков пайки, понимания электронных схем и финансовых затрат на компоненты. В результате вы получите полноценное беспроводное соединение без проводов!

Что понадобится

Для реализации проекта потребуются следующие компоненты:

1. Bluetooth-аудиомодуль - для передачи аудиосигналов.

2. Bluetooth-модуль — для управления PTT и CAT.

3. Разъёмы для подключения к трансиверу.

4. Резисторы, конденсаторы для согласования уровней сигналов.

5. Стабилизатор напряжения.

6. Печатная плата, провода для монтажа компонентов.

7. Корпус для защиты устройства.

8. Паяльное оборудование и инструменты .

Схема подключения

Схема включает три основных блока:

1. Аудиоинтерфейс:

   • подключение аудиовыхода трансивера к входу Bluetooth‑модуля;

   • согласование уровней сигнала с помощью делителей на резисторах.

2. CAT управление:

   • микроконтроллер отслеживает сигнал PTT от смартфона;

   • при активации PTT микроконтроллер замыкает цепь на трансивере.

3. Питание:

   • стабилизатор напряжения обеспечивает питание Bluetooth‑модуля от трансивера.

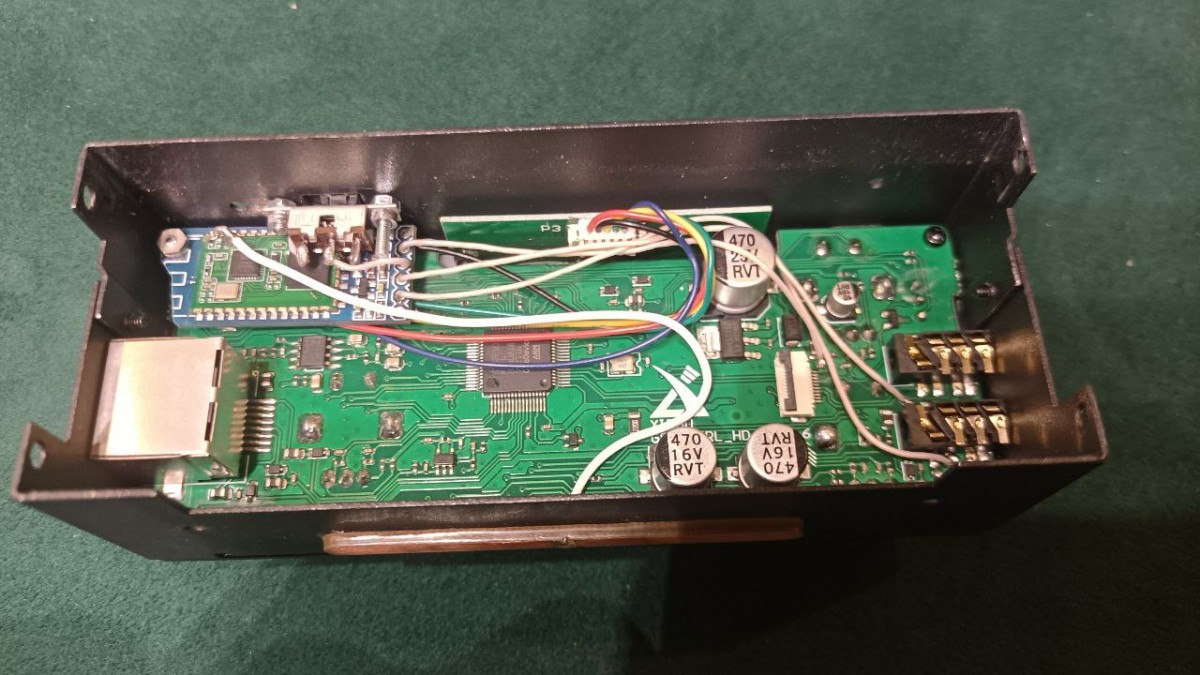

Реализацию схемы начнем с установки модуля Bluetooth HC‑05 в головной части трансивера G90, блого места для устанвки модуля и стабилизатора там достаточно. Монтаж модуля выполнен следующим образом:

1. Подключение UART. Модуль HC‑05 установлен внутри панели управления. Линии UART подключены к контактам разъёма COMM (на схеме — P7) по перекрёстной схеме:

   • TX модуля соединён с RX разъёма (контакт 4);

   • RX модуля соединён с TX разъёма (контакт 7).

   Такая схема обеспечивает отключение модуля от основной линии при подключении разъёма Jack 3,5 мм, что сохраняет возможность перепрошивки панели управления с помощью кабеля.



2. Питание. Источник питания подключён к контакту 1 разъёма подключения шлейфа (+9 В) через понижающий DC/DC‑преобразователь на $5\text{В}$. В качестве преобразователя использована микросхема 78L05 без дополнительной обвязки (фильтров и т. д.). Питание подаётся через выключатель, установленный на верхней крышке корпуса (для чего в ней было выполнено отверстие).



3. Примечание: установка выключателя не является обязательной, так как модуль потребляет всего $50\text{мА}$ (и только в режиме передачи). В данном случае выключатель служит для экономии заряда аккумулятора при автономной работе.



4. Антенна. Встроенная антенна модуля была демонтирована. Сигнал выведен на внешнюю антенну с помощью тонкого коаксиального кабеля, проложенного к нижней крышке корпуса (для кабеля выполнено отдельное отверстие). Внешняя антенна изготовлена из полоски фольгированного текстолита.

   Причина замены антенны: металлический корпус панели управления частично экранирует сигнал Bluetooth, что делает соединение со встроенной антенной нестабильным.



   Далее приступаем к изготовлению звукового Bluetooth‑приёмопередатчика

   Устройство собрано на базе Bluetooth‑гарнитуры с добавлением следующих электронных компонентов:

   1. Делитель напряжения на резисторах — понижает уровень сигнала на входе микрофона гарнитуры.

   2. Разделительный конденсатор — отсекает постоянное напряжение, используемое для питания электретного микрофона в гарнитуре.

   3. МОП‑транзистор — выполняет ключевую функцию в схеме управления.

   4. Оптопара — обеспечивает гальваническую развязку цепей.

   5. RC‑цепочка — формирует задержку для реализации автоматического запуска режима сопряжения при подаче питания. Принцип работы: RC‑цепочка «удерживает» кнопку сопряжения гарнитуры в нажатом состоянии в течение нескольких секунд после включения.

   6. DC/DC‑преобразователь 78L03 — понижает напряжение питания с $8\text{В}$ (на гнезде ACC) до уровня, безопасного для работы гарнитуры.

   В качестве корпуса использован пластиковый корпус от старого реле. Поверхность была предварительно заделана (заклеена) и окрашена, что обеспечило дополнительную герметичность конструкции.
